Tema 2


 TEMA 2



practica 1:



Primero ponemos una pila de 9 V y la conctamos con la placa protoboard, esta placa con el potenciómetro de 10 K y con la resistencia de 10 K. Después


conenctamos todo con cables y por último conectamos el potenciómetro con el voltimetro. La resistencia te que dar 35 K  porque  el voltimetro es de 2 V.




                                                                     practica 2:







Primero ponemos una pila de 9 V y conectamos la pila con la placa protoboard, esta placa con la fotorresistència y con la resistencia de 10 K. Después conectamos todo con cables y por último conectamos la fotorresistència con el voltimetro. El voltimetro tiene 8,52 V - 434 mV.


led



La resistència cambia segùn la luz:
Si hay poca luz la resistència de la LDR sube.
Si hay mucha luz la resistència de la LDR baja.




practica 2
Para hacer la práctica 2 he colocado una placa con un montón de 9V a
la izquierda,
después puse un
 interruptor
 en una parte de la placa, con un cable rojo conecte la pila positiva con el primer espacio de
la base alta positiva,
ponga otro
cable rojo conectando la parte alta de la pata izquierda del interruptor con la parte
positiva alta de la placa.
Luego conecte un cable negro de la pila 9V negativa con el primer agujero negativo de abajo de
la placa.












Tc=5RC=5.18000.150/1000000=1,35 segons en

apagar-se

Al tindre una resistencia molt baixa esta poc temps(1,35)en descargarse


Tc=5Rc=5.10.1000.150/1000000=7,5

  segons en apagar-se

La de 10k es mes gran y dura més temps(7,5) en descargarse


El circuit que hem fet es per a demostrar el temps que dura el condensador en descarregarse.

L'he canviat el condensador per un de 150 microfaradis.

Tc=5Rc=5.10.1000.150/1000000=7,5 segons

PRÀCTICA 5: CIRCUIT INVERSOR D'ONA COMPLETA.



Aqui tenemos que covertir una corriente alterna en una continua para eso he puesto un osciloscopio
permitiendome ver el cambio de corriente, ocupamos un generador de funsion y 4 diones para conectarlos entre si.

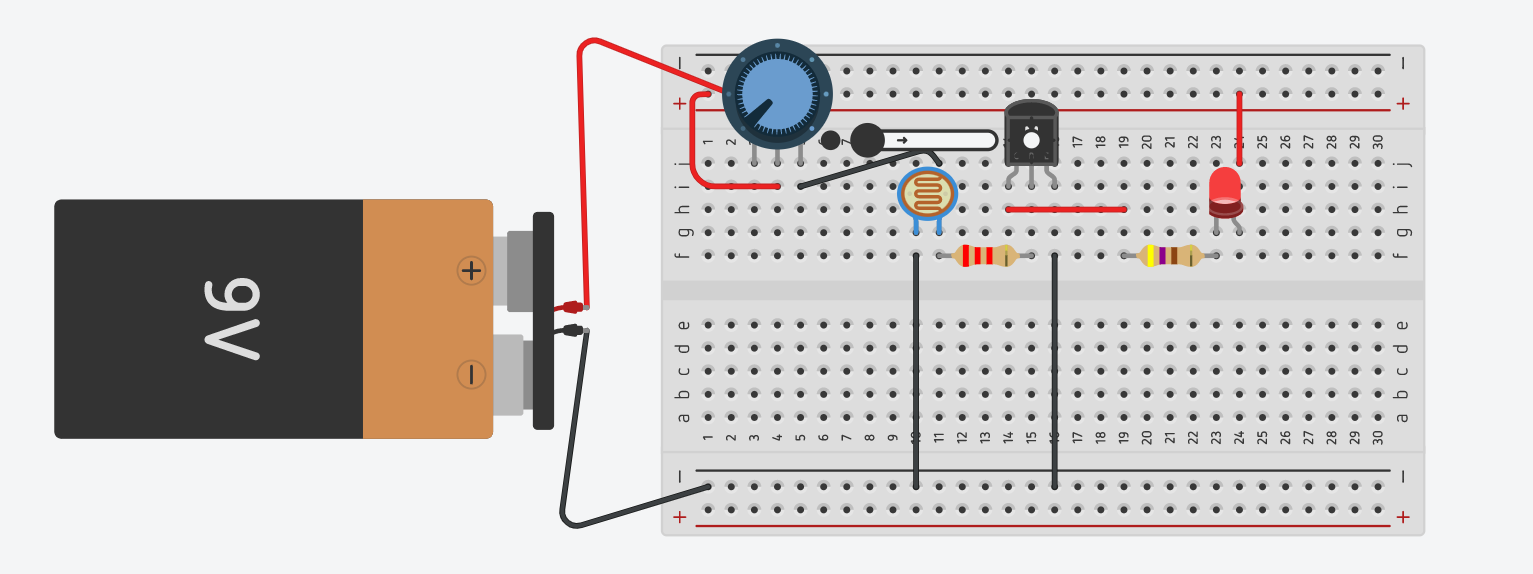

PRÀCTICA 6: CIRCUIT DETECTOR D'IL.LUMINACIÓ




Para esto tenemos que utilizar una fotorresistencia que cuando hay luz se apaga y cuando hay oscuridad, esto se utiliza para los faroles faroles públicos.
